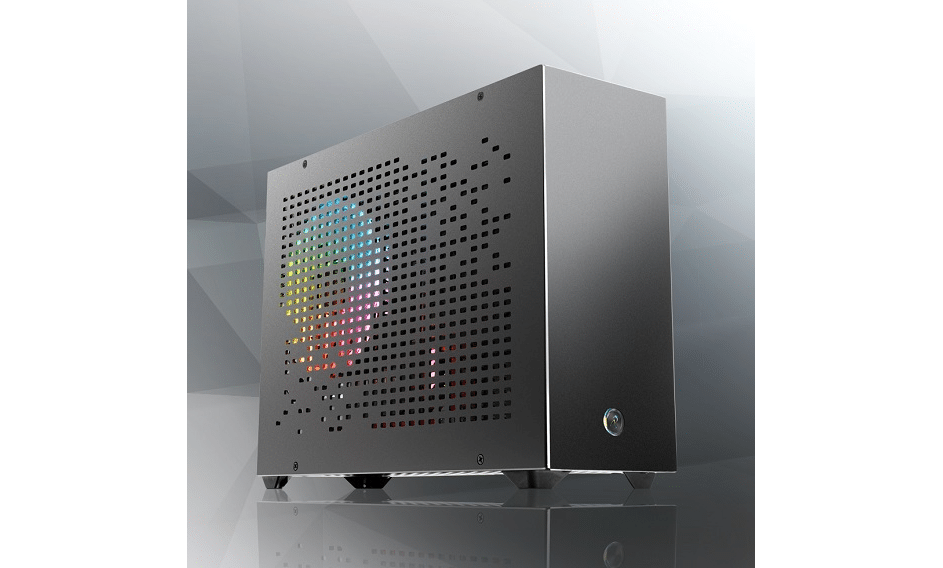

Raijintek Ophion 7L – Boîtier SFF ultra-compact pour cartes graphiques discrètes

La marque Raijintek a été fondée en 2013 et son siège est à Taiwan. L’objectif de la fondation était le développement de produits haut de gamme dans le secteur du lifestyle et du matériel informatique. Le fabricant se concentre principalement sur le développement de boîtiers, de refroidisseurs de processeur, de systèmes de refroidissement par eau et de ventilateurs de boîtier. Les produits les plus connus de Raijintek incluent probablement les boîtiers ITX Metis et Ophion. Une particularité de toutes les valises est souvent leur design unique, qui se démarque clairement du reste de la foule.

Puis, à l’automne 2020, Raijintek a présenté un boîtier SFF particulièrement petit. Avec le nom Ophion 7L, il devient vite clair que cette valise ne peut se targuer d’un volume que de 7 litres seulement. Le boîtier a été conçu de telle manière qu’une carte mère ITX complète, une alimentation SFX, jusqu’à trois ventilateurs de 92 millimètres et une carte graphique discrète peuvent toujours être installés. En même temps, il est partiellement en aluminium et ne pèse que 2 kilogrammes. Côté couleurs, Raijintek propose l’Ophion 7L en noir et blanc. Si l’Ophion 7L est recommandable pour un prix de 100 euros (actuel : 104,23 € *), vous pouvez lire dans cette revue.

Détails techniques

Contenu de la livraison

Le Raijintek Ophion 7L est livré dans une petite boîte en carton marron. Sur celui-ci, le nom du châssis, toutes les données techniques importantes et plusieurs dessins schématiques étaient imprimés en lettres noires. Il y a également des notes sur la variante de couleur et les coordonnées. À l’intérieur du carton, le fabricant enveloppe le petit étui d’un film plastique et de deux épais blocs de mousse souple. Les accessoires ont été rangés à l’intérieur de l’Ophion 7L. Un sac en plastique contient quelques serre-câbles et toutes les vis nécessaires au montage. Enfin, le châssis est livré avec un court manuel d’installation avec du texte et des images.

Impression extérieure

Visuellement, l’Ophion 7L arbore un design très sobre et intemporel. Si vous le placez ou le placez dans un meuble du salon à côté d’une console de jeu ou du téléviseur, il ne devrait pratiquement pas être remarqué. La façade est en aluminium brossé et est entourée d’un fin cadre argenté. Le logo du fabricant se trouve dans la zone inférieure, qui sert également de bouton d’alimentation et est éclairé en blanc. La partie avant ne peut pas être retirée.

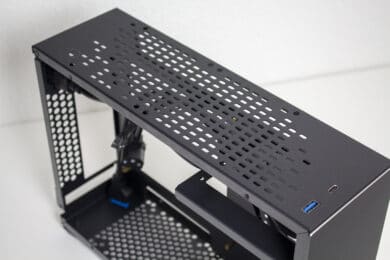

Comme les boîtiers SFF dépendent beaucoup plus d’une meilleure ventilation, Raijintek a rendu le couvercle de l’Ophion 7L très aéré. Ainsi, il dispose de nombreuses petites ouvertures d’aération et de points de montage pour deux ventilateurs de 92 millimètres. Le fabricant a placé le panneau d’E/S dans la zone avant gauche. Il existe un port USB 3.1 Type-C et un port USB 3.0 Type-A avec des connecteurs internes pour la carte mère. Tous les câbles sont complètement noirs.

Raijintek a conçu les panneaux latéraux différemment. Les deux panneaux latéraux sont en aluminium, mais seul le panneau latéral gauche possède des ouvertures de ventilation. Ceux-ci ressemblent visuellement à ceux du couvercle. Le panneau latéral droit est complètement fermé. Les deux panneaux sont reliés à la carrosserie via quatre petites vis fraisées dans le panneau latéral.

Au fond et en bas, il n’y a pas grand chose à voir. Ainsi, seules l’ouverture pour le blindage E/S de la carte mère, les ouvertures de ventilation, un emplacement PCI discret libre dans la zone inférieure et la connexion pour le câble d’alimentation dans la zone supérieure peuvent être découvertes à l’arrière. L’Ophion 7L est soulevé via quatre simples pieds en caoutchouc fixés au corps avec des vis. Malheureusement, ceux-ci ont laissé de nombreuses traces noires sur notre table. Sinon, il y a plus d’aérations en bas et un troisième point de montage pour un ventilateur de 92 millimètres en option.

La finition extérieure, la peinture et la stabilité du Raijintek Ophion 7L sont très bonnes. Il n’y a aucun défaut notable de fabrication ou de peinture. Cependant, l’utilisation d’acier pour la carrosserie et d’aluminium pour la façade et les côtés entraîne automatiquement une texture de surface légèrement différente.

Impression intérieure

Raijintek divise l’Ophion 7L en deux chambres, mais en raison du petit volume global, la chambre principale occupe environ 95 % de l’espace intérieur. La chambre principale se compose du plateau planaire de la carte mère avec un espace pour une carte mère ITX à gauche et un cadre PSU à droite. Il y a trois ouvertures dans la zone inférieure et supérieure. Ceux-ci sont utilisés pour la gestion des câbles et sont nécessaires pour pouvoir y fixer des ventilateurs. Comme mentionné précédemment, deux ventilateurs de 92 millimètres peuvent être installés dans le couvercle et un ventilateur de 92 millimètres dans la partie inférieure de l’Ophion 7L.

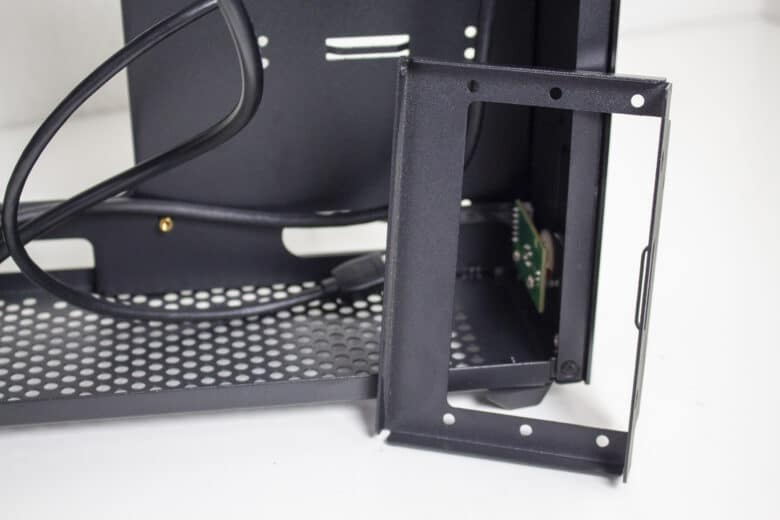

Le cadre du bloc d’alimentation était relié au corps via trois petites vis. Si vous les desserrez, le cadre peut être retiré et équipé d’une alimentation électrique. Dans notre cas, cependant, le cadre s’est coincé et a nécessité un peu plus de force pour le démonter. Les éclats des vis peintes, préalablement retirées, ont provoqué de légères rayures sur le plateau. Nous avons également pu repérer une zone non peinte sur le cadre.

L’arrière du plateau de la carte mère ne réserve pas de surprises majeures. Seuls deux supports de données 2,5″ peuvent être installés ici. Ils sont fixés par l’avant du plateau avec quatre vis chacun. L’espace entre le panneau latéral et le plateau étant très réduit, seuls des câbles d’alimentation SATA plats seront utilisés.

La qualité des matériaux et la stabilité à l’intérieur sont fondamentalement correctes. Cependant, comme cela a déjà été mentionné, nous pourrions découvrir des problèmes de peinture et de manipulation du cadre du PSU. Compte tenu du prix d’achat du boîtier, on peut certainement s’attendre à mieux ici.

Construction du système dans le Raijintek Ophion 7L

Venons-en maintenant à la construction du système. Pour le matériel, nous utilisons un AMD Ryzen 7 3700X* sur un Gigabyte B450I AORUS WIFI avec 32 Go Crucial Ballistix Sport. Le Ryzen est refroidi par un Noctua NH-L12 Ghost S1* et n’est pas overclocké. Comme la GTX 1060 6 Go de Gigabyte AORUS de notre système de test ne rentre pas dans l’Ophion 7L, nous avons dû recourir à une Nvidia Quadro 400. L’alimentation est assurée par le Corsair SF450 Gold entièrement modulaire avec un indice d’efficacité de 80 Plus Gold. .

Comme c’est souvent le cas avec les boîtiers SFF, l’installation de tous les composants nécessite un ordre précis. Cependant, en raison des petites dimensions de l’Ophion 7L, cela était encore plus important dans ce cas. Si vous souhaitez installer des supports de données 2,5″, vous devez commencer par ceci. Sinon, les points de montage seront couverts par le bloc d’alimentation. Après cela, l’alimentation est installée à l’aide du cadre. À l’étape suivante, vous pourrez installer la carte mère et les éventuels ventilateurs. Si celle-ci est modulaire, il est recommandé de fixer au préalable les câbles sur la carte mère. Le refroidisseur de processeur ne doit être installé qu’une fois le câblage terminé.
Malgré la commande, le câblage et l’acheminement des câbles se sont avérés un peu plus compliqués en raison de l’espace réduit et de l’absence d’œillets de gestion des câbles. Dans tous les cas, nous recommandons d’installer une alimentation entièrement modulaire.

Dans l’ensemble, le Raijintek Ophion 7L a de la place pour une carte mère ITX avec un refroidisseur de processeur pouvant mesurer jusqu’à 70 millimètres de haut et de la place pour une carte graphique discrète avec une profondeur maximale de 1,5 emplacement. Ainsi, tout ce qui dépasse un Nvidia GT 1030 est actuellement hors de question. Les alimentations possibles ne peuvent avoir que le facteur de forme SFX.

Venons-en enfin aux températures qui ont été atteintes dans le Raijintek Ophion 7L. Au cours du test de résistance, Prime95 et FurMark ont ​​été exécutés pendant 15 minutes à une température ambiante de 25°C. De plus, le test a été réalisé dans différents scénarios (nombre de ventilateurs, vitesse des ventilateurs).

Comme vous pouvez le constater, des ventilateurs de boîtier supplémentaires sont obligatoires avec un processeur légèrement plus chaud. De plus, vous devez absolument investir du temps dans la configuration de toutes les courbes et positions des ventilateurs pour obtenir un bon compromis entre volume et refroidissement. Fondamentalement, cependant, comme pour tout autre boîtier SFF, les options de refroidissement sont limitées.

Résumé sur le Raijintek Ophion 7L

L’Ophion 7L de Raijintek est une tentative d’attaquer le segment des boîtiers SFF inférieurs à 10 L et de le rendre plus abordable. Après tout, des valises comme le DAN Cases A4 ou le Louqe Ghost S1 offrent beaucoup d’espace malgré leur faible volume, mais elles coûtent aussi entre 200 et 300 €. D’un autre côté, il existe des systèmes comme l’ASRock Deskmini, qui est plus petit (2,7 litres), mais moins évolutif ou personnalisable et nécessite une alimentation externe.

L’Ophion 7L, pour la plupart de bonne facture, démarre déjà à 100 euros (actuel : 104,23 € ) et se place ainsi bien en dessous des cas évoqués ci-dessus. Il offre de l’espace pour une carte mère ITX complète, un refroidisseur de processeur de 70 millimètres de haut et une alimentation SFX interne. En plus de cela, il y a même de la place pour une carte graphique discrète telle qu’une GT 1030. Raijintek a emballé tout cela dans un look aluminium très attrayant.

D’un autre côté, nous n’avons pas aimé la qualité de fabrication qui n’a pas été systématiquement atteinte. Au moins dans notre appareil de test, nous avons pu détecter des défauts de peinture à l’intérieur. De plus, l’Ophion 7L n’offre qu’un espace limité pour les cartes d’extension et un potentiel de refroidissement limité. Ce boîtier ne convient donc pas comme base pour un système de jeu. Cependant, vous obtenez automatiquement ces deux caractéristiques négatives dès que le volume tombe en dessous d’une certaine valeur.

Néanmoins, l’acheteur obtient un boîtier très bien pensé et particulièrement compact, qui est surtout de très bonne facture. Le Raijintek Ophion 7L offre selon nous une très bonne base pour un HTPC ou un petit PC de bureau en privilégiant la compacité.
