Ses conceptions monolithiques pourraient atteindre 200 milliards de transistors d’ici 2030.
La grande image: L’entreprise mondiale a montré comment elle envisageait de continuer à augmenter la densité des transistors au cours des prochaines années. L’entreprise estime également que l’industrie des semi-conducteurs passera également à des conceptions basées sur des chipsets.

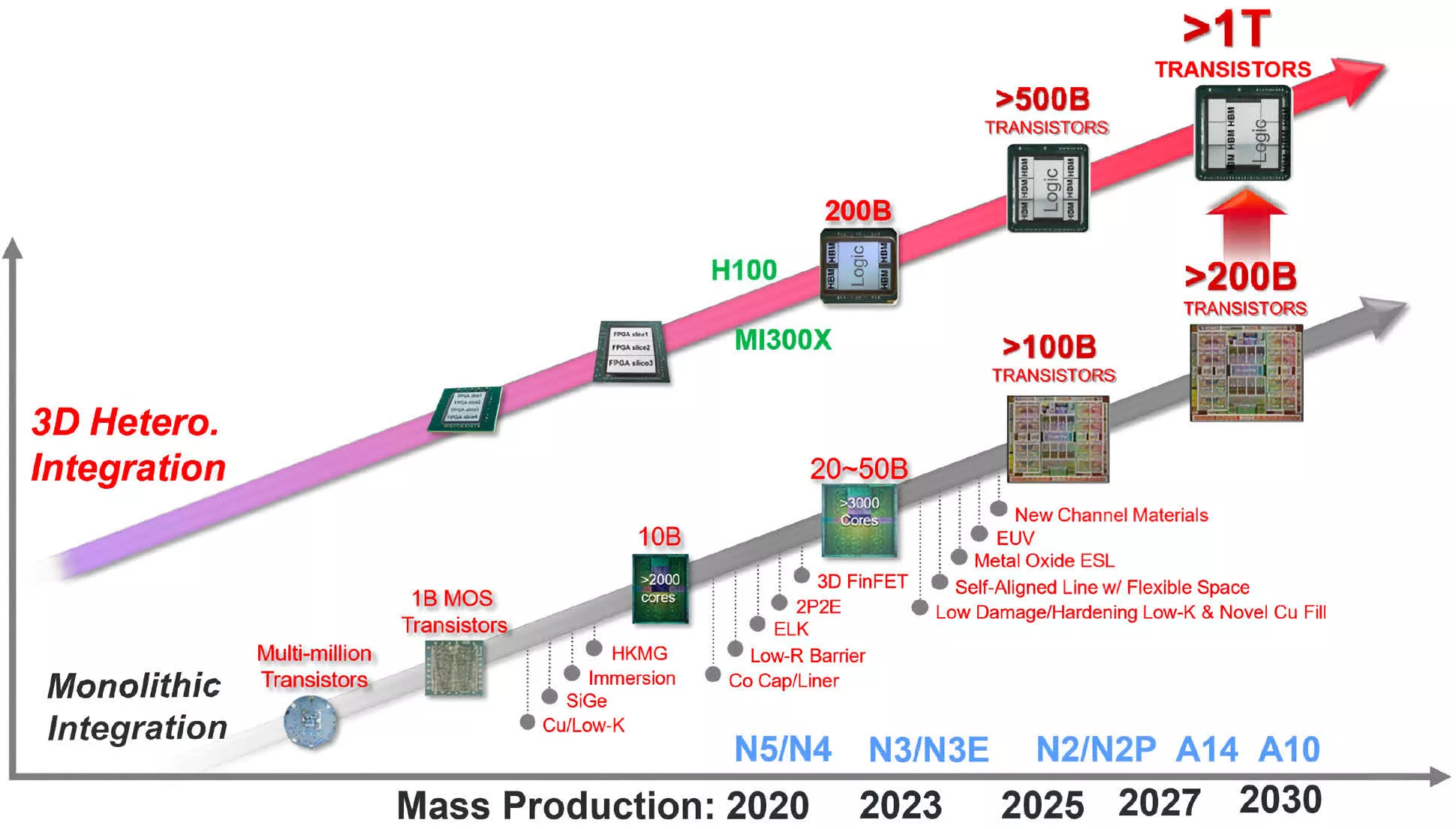

Lors de la récente conférence IEDM, TSMC a dévoilé une feuille de route produit pour ses semi-conducteurs et ses nœuds de production de nouvelle génération, qui aboutira à terme à la fourniture de plusieurs collections de conceptions de puces empilées en 3D (intégration hétérosexuelle 3D) avec un billion de transistors sur un seul boîtier de puce. Les progrès des technologies de packaging, telles que CoWoS, InFO et SoIC, lui permettront d’atteindre cet objectif et d’ici 2030, l’entreprise estime que ses conceptions monolithiques pourraient atteindre 200 milliards de transistors.
Le GH100 de Nvidia, doté de 80 milliards de transistors, est l’un des processeurs monolithiques les plus sophistiqués actuellement sur le marché. Cependant, à mesure que la taille de ces processeurs continue de croître et de devenir plus coûteuse, TSMC estime que les fabricants adopteront des architectures multi-chiplets, telles que l’Instinct MI300X d’AMD récemment lancé et le Ponte Vecchio d’Intel, qui compte 100 milliards de transistors.
Pour l’instant, TSMC continuera à développer des nœuds de production N2 et N2P de classe 2 nm et des processus de fabrication A14 de classe 1,4 nm et A10 de classe 1 nm. La société prévoit de démarrer la production de transistors de 2 nm d’ici la fin de 2025. En 2028, elle passera à un processus A14 de 1,4 nm et d’ici 2030, elle prévoit de produire des transistors de 1 nm.
Pendant ce temps, Intel travaille sur ses processus 2 nm (20A) et 1,8 nm (18A), qu’il prévoit de lancer à peu près au cours de la même période. L’un des avantages de la nouvelle technologie est la fourniture d’énergie en aval, appelée PowerVia, qui devrait permettre des densités logiques plus élevées, des vitesses d’horloge plus élevées et une fuite de puissance plus faible, ce qui se traduirait par des conceptions plus économes en énergie qui pourraient surpasser les offres de TSMC.
En tant que plus grande fonderie au monde, TSMC est convaincue que ses nœuds de processus surpasseront tout ce qui est proposé par Intel. Lors d’une conférence téléphonique sur les résultats, CC Wei, PDG de TSMC, a déclaré qu’une évaluation interne avait confirmé les améliorations de la technologie N3P et que son nœud de fabrication de classe 3 nm avait démontré un « PPA comparable » au nœud 18A d’Intel. Il s’attend à ce que N3P soit encore meilleur, bénéficiant d’une « maturité technologique » plus compétitive et présentant des avantages de coût significatifs.
N’étant pas du genre à ignorer les propos combatifs, le PDG d’Intel, Pat Gelsinger, a affirmé que son nœud de processus 18A surpasserait les puces 2 nm de TSMC malgré son lancement un an plus tôt.
Le marché sera bientôt en mesure de déterminer lequel est le meilleur. Le géant des puces basé à Taiwan prévoit de mettre le N3P en production de masse au second semestre 2024 aux côtés de ses produits 20A et 18A.
